                                                      No36 (2023) 2.1MB

HANDLE STEM
HANDLE&STEM


PDF       シティー アーバン用 バー  PDF
           ●ステム寸法の測り方                      ●バークランプの詳細

       ステムの締付けトルク

 アヘッドタイプ ステム


    UI-26EX シルバー
    UI-26BX ブラック
  ロードレース用 ステム
  ■アルミ合金 鍛造
  ■突出し/60~120mm 10mmとび
  ■バークランプ径/φ31.8mm
  ■ポストクランプ径/φ28.6mm
  ■角度/82°
  ■重量/140~170g
  ■カラー/シルバー・ブラック
    UI-27EXシルバー
   UI-27BXブラック
  ロードレース用 ステム
  ■アルミ合金 鍛造
  ■突出し/70~120mm 10mmとび
  ■バークランプ径/φ31.8mm
  ■ポストクランプ径/φ28.6mm
  ■角度/73°
  ■重量/155~180g
  ■カラー/シルバー・ブラック


    UI-81EX シルバー
    UI-81BX ブラック
  ロードレース用 ステム
  ■アルミ合金 鍛造
  ■突出し/60~120mm 10mmとび
  ■バークランプ径/φ26.0mm
  ■ポストクランプ径/φ28.6mm
              シム付φ25.4
  ■角度/82°
  ■重量/145~175g
  ■カラー/シルバー・ブラック
    UI-82EXシルバー
   UI-82BXブラック
  ロードレース用 ステム
  ■アルミ合金 鍛造
  ■突出し/60~120mm 10mmとび
  ■バークランプ径/φ26.0mm
  ■ポストクランプ径/φ28.6mm
              シム付φ25.4
  ■角度/73°
  ■重量/145~175g
  ■カラー/シルバー・ブラック
 UI-81、UI-82は、クランプ径 φ25.4のハンドルバーには、取り付けられません。


  UI-75EX シルバー
    UI-75BX ブラック
  ロードレース用 ステム
  ■アルミ合金 鍛造
  ■突出し/60~120mm 10mmとび
  ■バークランプ径/φ25.4mm
  ■ポストクランプ径/φ28.6mm
  ■角度/82°
  ■重量/130~160g
  ■カラー/シルバー・ブラック

    UI-76EXシルバー
   UI-76BXブラック
  ロードレース用 ステム
  ■アルミ合金 鍛造
  ■突出し/60~120mm 10mmとび
  ■バークランプ径/φ25.4mm
  ■ポストクランプ径/φ28.6mm
  ■角度/73°
  ■重量/145~175g
  ■カラー/シルバー・ブラック

 UI-75、UI-76は、クランプ径 φ26.0のハンドルバーには、取り付けられません。

 UI-21   UI-22
  UI-21EX シルバー
    UI-21BX ブラック
  ロードレース用 ステム
  ■アルミ合金 鍛造
  ■突出し/60~120mm 10mmとび
  ■バークランプ径/φ31.8mm
  ■ポストクランプ径/φ28.6mm
  ■角度/82°
  ■重量/140~170g
  ■カラー/シルバー・ブラック
    UI-22EXシルバー
   UI-22BXブラック
  ロードレース用 ステム
  ■アルミ合金 鍛造
  ■突出し/70~120mm 10mmとび
  ■バークランプ径/φ31.8mm
  ■ポストクランプ径/φ28.6mm
  ■角度/73°
  ■重量/155~180g
  ■カラー/シルバー・ブラック

UI-85    UI-86
  UI-85EX シルバー
   UI-85BX ブラック
  ロードレース用 ステム
  ■アルミ合金 鍛造
  ■突出し/60~120mm 10mmとび
  ■バークランプ径/φ26.0mm
  ■ポストクランプ径/φ28.6mm
              シム付φ25.4
  ■角度/82°
  ■重量/145~175g
  ■カラー/シルバー・ブラック
  UI-86EX シルバー
    UI-86BX ブラック
  ロードレース用 ステム
  ■アルミ合金 鍛造
  ■突出し/60~120mm 10mmとび
  ■バークランプ径/φ26.0mm
  ■ポストクランプ径/φ28.6mm
              シム付φ25.4
  ■角度/73°
  ■重量/145~175g
  ■カラー/シルバー・ブラック
  UI-85、UI-86は、クランプ径 φ25.4のハンドルバーには、取り付けられません。



 ステムの締付けトルク                      戻る

 ハンドルステムの締付けは、下記のトルクで締付けて下さい。

  ボルト径 M5 の場合 4~6N・m (40.7~61.1kgf・cm)

  ボルト径 M6 の場合 6~8N・m (61.1~81.5kgf・cm)

  ボルト径 M8 の場合 14~16N・m (142.7~163.1kgf・cm)

 注 1)締付け後、バーとステムが固定されていることを確認して下さい。
   2)締付けは、日東製のハンドルバーとステムを、ご使用ください。
    組立てる前に、バーとステムの径が、同じで有ることを確認して下さい。
    25.4mmのバーに、26.0mmのステムでは、使用できません。


 スレッド ステム


  NTC-A
 NP(60,70)
 ロードレース用 ステム
 ■アルミ合金 鍛造
 ■突出し/60,70mm
         10mmとび
 ■バークランプ径/φ25.4
         /φ26.0
 ■ポスト径/φ22.2
 ■ポスト長さ/150mm
 ■角度/71°
 ■重量/280,290g
 ■カラー/シルバー

※アナトミックタイプの バー及び
 M106NASには オープンスパナ―(組
 立工具)を使用していただいても、
 組立てが非常に困難です。
NP(80~120)
 ロードレース用 ステム
 ■アルミ合金 鍛造
 ■突出し/80~120mm
         10mmとび
 ■バークランプ径/φ25.4
         /φ26.0
 ■ポスト径/φ22.2
 ■ポスト長さ/150mm
 ■角度/71°
 ■重量/300~360g
 ■カラー/シルバー

※アナトミックタイプの バー及び
 M106NASには オープンスパナ―(組
 立工具)を使用していただいても、
 組立てが非常に困難です。
 NTC-A
 ロードレース用 ステム
 ■アルミ合金 鍛造
 ■突出し/80~130mm
         10mmとび
 ■バークランプ径/φ25.4
         /φ26.0
 ■ポスト径/φ22.2
 ■ポスト長さ/145mm
 ■角度/72°
 ■重量/300~375g
 ■カラー/シルバー

 ※アナトミックタイプの バー及び
  M106NASには組付られません

 NTC-150  NTC-225  NTC-280
  NTC-150
 ロードレース用 ステム

 ■アルミ合金 鍛造
 ■突出し/50~130mm
         10mmとび
 ■バークランプ径/φ25.4
 ■ポスト径/φ22.2
 ■ポスト長さ/150mm
 ■角度/71°
 ■重量/280~360g
 ■カラー/シルバー
 NTC-225
 ロードレース用 ステム
 ■アルミ合金 鍛造
 ■突出し/50~130mm
         10mmとび
 ■バークランプ径/φ25.4
 ■ポスト径/φ22.2
 ■ポスト長さ/225mm
 ■角度/71°
 ■重量/345~475g
 ■カラー/シルバー
 NTC-280
ロードレース用 ステム
 ■アルミ合金 鍛造
 ■突出し/50~100mm
         10mmとび
 ■バークランプ径/φ25.4
 ■ポスト径/φ22.2
 ■ポスト長さ/280mm
 ■角度/71°
 ■重量/375~425g
 ■カラー/シルバー



 スタンダード ステム

 MT-10-80  MT-10-100  FU-82DX
  MT-10-80
 ■アルミ合金 鍛造
 ■突出し/80mm
 ■バークランプ径
        /φ25.4mm
 ■ポスト径/φ22.2mm
 ■ポスト長さ/225mm
 ■角度/35°UP
 ■重量/370g
 ■カラー/シルバー
 MT-10-100
 ■アルミ合金 鍛造
 ■突出し/100mm
 ■バークランプ径
        /φ25.4mm
 ■ポスト径/φ22.2mm
 ■ポスト長さ/225mm
 ■角度/35°UP
 ■重量/385g
 ■カラー/シルバー
 FU-82DX
 ■アルミ合金 鍛造
 ■突出し/80mm
 ■バークランプ径
        /φ25.4mm
 ■ポスト径/φ22.2mm
 ■ポスト長さ/190mm
 ■角度/30°UP
 ■重量/330g
 ■カラー/シルバー

     YOUNG3

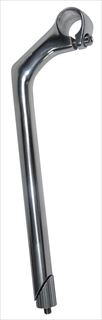

 FU-82-280
 ■アルミ合金 鍛造
 ■突出し/80mm
 ■バークランプ径

φ25.4mm
 ■ポスト径/φ22.2mm
 ■ポスト長さ/280mm
 ■角度/30°UP
 ■重量/400g
 ■カラー/シルバー
  NY3
 ロードレース用 ステム
 ■アルミ合金
 ■突出し/70・100mm
 ■バークランプ径
       /φ25.4mm

 ■ポスト径/φ22.2
 ■ポスト長さ/160mm
 ■角度/72°
 ■重量/300・360g
 ■カラー/シルバー


 コラム ポスト


  MTC-021

  MTC-022

  MTC-023

  MTC-024


MTC-01
■アルミ合金
■カラー/シルバー

             上部の径   下部の径  ポスト全長  重量   ローレット部長さ
     MTC-021 25.4mm 22.2mm 130mm 170g   42mm
     MTC-022 28.6mm 25.4mm 130mm 180g   42mm
     MTC-023 28.6mm 28.6mm 130mm 175g   42mm
     MTC-024 28.6mm 22.2mm 130mm 180g   42mm
     MTC-024-225 (28.6-22.2)  225mm 250g   42mm



 クロモリ ステム


 UI-2  Clamp on UI-2
  UI-2
  ロードレース用 ステム
  ■クロモリ Tig溶接
  ■突出し/60~120mm 10mmとび
  ■バークランプ径/φ26.0mm
  ■ポスト径/φ22.2mm
  ■ポスト長さ/E60-115mm
         E70~80-125mm
         E90~120-137mm
           Eは突出し寸法
  ■角度/71°
  ■重量/252~329g
  ■カラー/シルバー(スーパーダルめっき)
 Clamp on UI-2
  ロードレース用 ステム
  ■クロモリ Tig溶接
  ■突出し/60~120mm 10mmとび
  ■バークランプ径/φ26.0mm
  ■ポストクランプ径/φ28.6mm
  ■角度/72°
  ■重量/168~208g
  ■カラー/シルバー(スーパーダルめっき)
  UI-2、Clamp on UI-2は、クランプ径 φ25.4のハンドルバーには、取り付けられません。


  MT-11
  マウンテンバイク用 ステム
     ■アルミ合金
 ■突出し/100mm   ■突出し/120mm
 ■角度/15° (up)    ■角度/10° (up)
 ■重量/330g     ■重量/370g

     ■バークランプ径/φ25.4mm
     ■ポスト径/φ25.4mm
     ■ポスト長さ/140mm
     ■カラー/シルバー
